Р-подібний гумовий ущільнювач — профіль для дверей, люків та обладнання

Р-подібний гумовий ущільнювач — профіль із монтажною основою та ущільнювальною частиною, який встановлюється на відповідну поверхню або в передбачене конструкцією місце. Така форма використовується для ущільнення дверей, люків, кришок, камер, корпусів обладнання та інших промислових конструкцій.

Головна особливість Р-профілю — поєднання монтажної частини та робочої ущільнювальної головки. Завдяки цьому профіль можна підібрати під конкретну ширину основи, висоту та робочий зазор.

У Silverprom можна підібрати Р-подібний профіль за розмірами та призначенням. Якщо стандартний варіант не підходить, для підбору можна надати фотографію, ескіз, креслення або зразок старого ущільнювача.

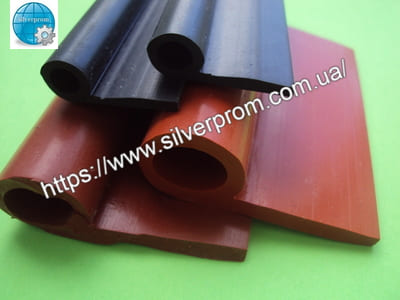

Що таке Р-подібний ущільнювач

У поперечному перерізі Р-профіль має форму, схожу на літеру «Р»: одна частина використовується для встановлення або фіксації, а інша формує ущільнювальний контакт із поверхнею.

При закриванні дверей, кришки або люка ущільнювальна частина профілю притискається до відповідної поверхні. Тому для правильного вибору важливі не тільки зовнішні розміри профілю, але й величина зазору, напрямок встановлення та спосіб кріплення.

Основні параметри Р-подібного гумового профілю

Параметр	Що потрібно визначити
Ширина профілю	Загальна ширина поперечного перерізу
Висота	Загальна висота профілю
Монтажна основа	Ширина та товщина частини, якою профіль фіксується
Ущільнювальна головка	Ширина, висота та форма робочої частини
Робочий зазор	Відстань між поверхнями при закритому вузлі
Довжина	Необхідна кількість погонних метрів

Де використовують Р-подібний гумовий профіль

Р-подібна геометрія підходить для конструкцій, у яких ущільнювач повинен мати визначене положення відносно монтажної поверхні та окрему робочу частину.

• промислові двері та дверцята обладнання;
• технологічні люки та кришки;
• корпуси машин і агрегатів;
• технологічні та сушильні камери;
• печі та відповідне промислове обладнання;
• контейнери та спеціальні конструкції;
• вузли, де потрібен профіль із монтажною основою;
• заміна зношених оригінальних ущільнювачів імпортного обладнання.

Конкретна сфера застосування залежить від матеріалу, розмірів профілю та умов роботи. Тому при замовленні бажано повідомити не тільки місце встановлення, а й температуру та робоче середовище.

Р-подібний гумовий ущільнювач для дверей

У дверних конструкціях Р-профіль встановлюють таким чином, щоб його ущільнювальна частина контактувала з відповідною поверхнею при закриванні.

Для заміни старого ущільнювача важливо перевірити:

• ширину монтажної основи;
• висоту та ширину ущільнювальної частини;
• відстань від місця кріплення до поверхні притискання;
• загальний робочий зазор;
• необхідну довжину профілю.

Якщо двері після встановлення нового ущільнювача закриваються із надмірним зусиллям, профіль може бути завеликим для конкретного зазору. Якщо контакту недостатньо — робоча частина може бути замалою. Саме тому підбір за перерізом має значення.

Р-подібний профіль для люків та кришок

Р-подібні профілі можуть використовуватися для люків, кришок та інших конструкцій, де дві поверхні повинні контактувати через еластичний ущільнювальний елемент.

Для таких вузлів особливо важливо визначити напрямок притискання. Перед замовленням рекомендується сфотографувати місце встановлення старого профілю та показати його поперечний переріз.

Матеріал Р-подібного ущільнювача

Одна геометрія Р-профілю може бути виконана з різних еластомерів. Матеріал потрібно вибирати відповідно до умов експлуатації, а не тільки за зовнішнім виглядом старої деталі.

Матеріали для Р-подібних профілів та умови їх вибору

Матеріал	Коли розглядається	Що потрібно уточнити
EPDM	Волога, вода, атмосферні умови та відповідні промислові конструкції	Температуру та конкретне робоче середовище
NBR / МБС	Вузли з контактом з оливами, мастилами та відповідними нафтопродуктами	Тип середовища, температуру та тривалість контакту
VMQ / силікон	Відповідні технічні вузли та обладнання з підвищеними температурними вимогами	Робочу температуру, середовище та необхідний переріз
FKM / FPM	Спеціальні промислові вузли з підвищеними вимогами до еластомеру	Фактичне робоче середовище та температурний режим

Р-подібний силіконовий профіль

Силіконові Р-профілі є окремою групою ущільнювачів. Вони використовуються в тих конструкціях, де потрібні властивості силіконового еластомеру та відповідна геометрія профілю.

На Silverprom є окремі сторінки конкретних силіконових Р-профілів. Наприклад, профіль 10×25 мм має власну товарну сторінку, тому цю сторінку не варто перетворювати на дубль конкретного типорозміру.

Як підібрати Р-профіль за розміром

Для точного підбору не обов'язково знати заводську назву профілю. Достатньо визначити його фактичні розміри.

1. Виміряйте ширину профілю. Вимірюється максимальна ширина поперечного перерізу.
2. Виміряйте висоту. Визначте загальну висоту профілю від монтажної основи до верхньої точки ущільнювальної частини.
3. Виміряйте монтажну частину. Особливо важливо для профілів, які фіксуються планкою, пазом або іншим способом.
4. Визначте робочий зазор. Замір робиться в положенні, у якому конструкція працює.
5. Вкажіть довжину. Для замовлення потрібна необхідна кількість погонних метрів.

Якщо старий профіль вже деформований або частково зруйнований, бажано зробити кілька вимірювань і додати фотографію.

Як замовити Р-подібний ущільнювач за фото

Якщо точні розміри невідомі, зробіть фотографію профілю поруч із лінійкою або штангенциркулем. Для складної конструкції додайте фотографію місця встановлення.

Для правильного підбору бажано надати:

• фото поперечного перерізу;
• фото профілю у встановленому стані;
• ширину та висоту профілю;
• розмір монтажної частини;
• робочий зазор;
• необхідну довжину;
• температуру та робоче середовище.

Якщо є фізичний зразок старого ущільнювача, його також можна використати для визначення геометрії.

Р-подібні ущільнювачі різних розмірів

Не варто вибирати Р-профіль тільки за позначенням «P» або «Р». У різних виробників та конструкціях однакова назва може відповідати профілям із різною шириною основи, висотою головки та робочим зазором.

Тому для промислового застосування найнадійніше порівнювати реальний поперечний переріз. Саме він визначає сумісність профілю з конкретним монтажним місцем.

Р-профіль для заміни старого або імпортного ущільнювача

Р-подібний профіль часто потрібно замінити під час ремонту обладнання, коли оригінальна гумова деталь зносилася або її більше немає у постачальника.

У такій ситуації можна почати з фотографії старого ущільнювача. Якщо профіль має складну форму, краще додати креслення поперечного перерізу або фізичний зразок.

Для обладнання, що працює при підвищеній температурі або контактує з певними середовищами, додатково необхідно повідомити фактичні умови експлуатації.

Виготовлення Р-подібного профілю за кресленням

Якщо готовий Р-профіль не підходить за геометрією, можна розглянути виготовлення нестандартного ущільнювача. Для цього потрібні максимально точні дані про переріз та умови експлуатації.

Для попереднього опрацювання можна надати:

• креслення;
• ескіз із розмірами;
• фотографію профілю;
• фотографію посадкового місця;
• фізичний зразок.

Після отримання технічної інформації визначається можливість виготовлення профілю потрібної геометрії та матеріалу.

Чому важливий правильний розмір Р-профілю

Ущільнювач повинен працювати в межах конструктивного зазору. Якщо профіль занадто великий, закривання дверей або люка може вимагати надмірного зусилля. Якщо профіль замалий, контакт між поверхнями може бути недостатнім.

Тому підбір Р-подібного ущільнювача потрібно виконувати одночасно за формою, розміром, посадкою та умовами експлуатації.

Часті запитання

Що таке Р-подібний гумовий ущільнювач?

Це профіль із монтажною основою та ущільнювальною робочою частиною. Така форма використовується для дверей, люків, кришок та інших конструкцій.

Чи можна купити Р-профіль різного розміру?

Так, розмір підбирається за фактичними параметрами поперечного перерізу та посадкового місця. Для нестандартного профілю можна надати креслення або зразок.

Який матеріал вибрати для Р-профілю?

Матеріал залежить від умов роботи. Для підбору потрібно знати температуру, контакт із робочим середовищем та механічні умови експлуатації.

Чи можна зробити Р-подібний профіль за зразком?

Для нестандартного виробу можна надати фізичний зразок, фотографію або креслення. Можливість виготовлення визначається після аналізу геометрії та технічних вимог.

Як зрозуміти, який Р-профіль мені потрібен?

Виміряйте ширину та висоту старого профілю, монтажну основу і робочий зазор. Додайте фотографію — це значно спрощує підбір.

Р-подібний гумовий ущільнювач Silverprom

Для правильного вибору Р-профілю важливі не тільки назва та форма, а насамперед розміри перерізу, монтажна частина, робочий зазор і матеріал.

Якщо готовий профіль не відповідає вашому обладнанню, для підбору можна надати креслення, ескіз, фотографію або зразок старого ущільнювача.

Потрібен Р-подібний гумовий профіль? Надішліть його розміри або фото — Silverprom допоможе визначити відповідний варіант.
