Круглий ущільнювач 18х20 мм для люків хопперів
Профіль 18х20 мм: кругла камера на плоскій полиці
Профіль складається з двох частин. Зверху порожниста кругла камера зі стінкою 2 мм, яка й ущільнює люк. Знизу плоска полка шириною 18 мм, якою профіль тримається в посадковому місці. Висота всього профілю 20 мм. Така форма схожа на букву «Ω» чи замкову шпарину, тож в асортименті її легко відрізнити від Р-подібних профілів, у яких камера зміщена вбік.

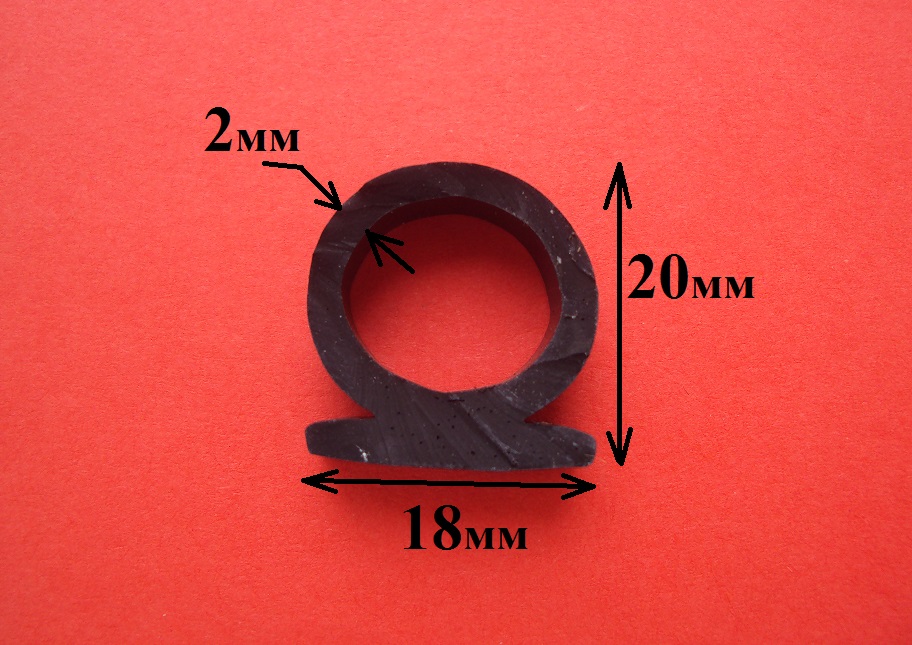

Кругла камера на плоскій полиці: розміри за фото
| Параметр | Значення |
|---|---|
| Повна висота | 20 мм |
| Ширина полки | 18 мм |
| Товщина стінки камери | 2 мм |
| Форма камери | Кругла, порожниста |
Чим кругла камера відрізняється від губи й Р-профілю
Три профілі для люків працюють по-різному. Про них зручно думати як про три способи закрити зазор.
| Профіль | Як ущільнює | Коли краще |
|---|---|---|
| Кругла камера 18х20 | Стискається однаково з будь-якого боку | Кришка опускається прямо зверху й лягає на профіль |
| Вигнута губа 20х15 | Губа згинається й ковзає по поверхні | Кришка рухається вздовж профілю чи закривається під кутом |
| Р-профіль 15х20 | Камера зміщена, стискається в один бік | Зазор нерівний, потрібен односторонній притиск |
Подробиці про сусідні профілі в окремих матеріалах: ущільнювач люка хоппера 20х15 мм з гнучкою губою та Р-подібний профіль 15х20 мм.
Як працює кругла камера
Кругла трубка симетрична, тому реагує на стискання однаково незалежно від того, під яким кутом кришка торкається її верху. Це зручно для люків, де кришка опускається вертикально: зусилля розподіляється рівномірно, а камера повертає форму після зняття навантаження. Орієнтовний робочий хід становить приблизно третину висоти камери, тобто кілька міліметрів. Це число має перекривати сумарний допуск люка: нерівність кромки, перекіс кришки, знос шарнірів.
У симетрії є й зворотний бік. Якщо кришка не опускається, а їде вздовж профілю чи закривається ковзанням, кругла камера може закотитися. Утримує її тільки полка, і саме до неї тоді припадає вся робота. У таких вузлах краще брати профіль із вигнутою губою.
Де слабке місце
Стінка 2 мм при великій камері не така міцна, як у суцільного профілю. Гострі зерна, кригa й кути металу порізають її, а стиснення понад розрахункове сплющує камеру й вона перестає повертатися. Тому при великому зазорі не слід «добирати» його надмірним притиском: якщо зазор перевищує хід камери, потрібен профіль більшої висоти.
Який матеріал обрати
- ТМКЩ. Для зерновозів і елеваторного обладнання з сухим пилом і вологою. Це економічний варіант, але він не підходить для контакту з оливами.
- EPDM. Для відкритого повітря: не боїться озону, сонця й перепадів температури, працює від −50 до +120 °C. Докладніше про його властивості на сторінці гума EPDM.
- МБС (NBR). Для вузлів, де можливий контакт із дизельним паливом чи технічною оливою. Про цю гуму розповідає сторінка МБС (NBR): ущільнювачі та профілі.
Якщо вагаєтесь між марками, прочитайте порівняння МБС, EPDM і ТМКЩ. Сумісність із вантажем (зерно, цемент, добрива) погоджуємо при замовленні.
Кріплення полки
Полка шириною 18 мм утримує профіль у посадковому місці: у пазі, під притискною планкою або на клею. Монтаж на самому клеї без механічного кріплення вагону не підходить, бо вібрація й перепади температури відривають полку. Перед установкою очистіть посадкове місце від залишків старої гуми, корозії та пилу. На кутах контуру профіль підрізають і склеюють торці клеєм для еластомерів або замовляють вулканізований кут, щоб на стику не було щілини.
Що виміряти й сфотографувати
- Висоту, ширину полки й товщину стінки камери. Старий профіль стиснутий і «сів», тому беріть найбільші значення з кількох місць.
- Розміри паза чи планки: ширину, глибину, відстань між болтами.
- Зазор, який треба закрити, у найширшому й найвужчому місці по периметру люка.
- Довжину ділянок і кількість кутів.
- Вантаж і умови: зерно, цемент, добрива, оливи, вулиця.
Інші профілі для люків
Для цементовозів і борошновозів із квадратним перерізом подивіться ущільнювач люка цементовоза у розмірах 8х8, 15х15 та 20х20 мм. Якщо вашого перерізу немає, дивіться виготовлення ущільнювачів за кресленням і зразком.
Замовлення
Профіль 18х20 мм робимо стандартною геометрією, а також змінюємо під ваш вузол: діаметр камери, товщину стінки, ширину полки. Надішліть відрізок старого профілю або фото зрізу з лінійкою, довжину й умови роботи. Мінімальна партія від 50 метрів. Відвантажуємо зі складу в Рівному. Пишіть у Viber на +38 (099) 497-39-47: підберемо гуму, повідомимо вартість і строки.
