Профіль 20х15 мм: основа й гнучка губа

Профіль складається з двох частин. Суцільна основа шириною 15 мм і висотою 6 мм кріпиться в люку. Зверху від неї відходить вигнута губа товщиною 2 мм, що піднімається до загальної висоти 20 мм. Кришка або заслінка притискає губу, вона згинається й лягає на поверхню. Отже, ущільнює тут не стискання, а прилягання гнучкої кромки.

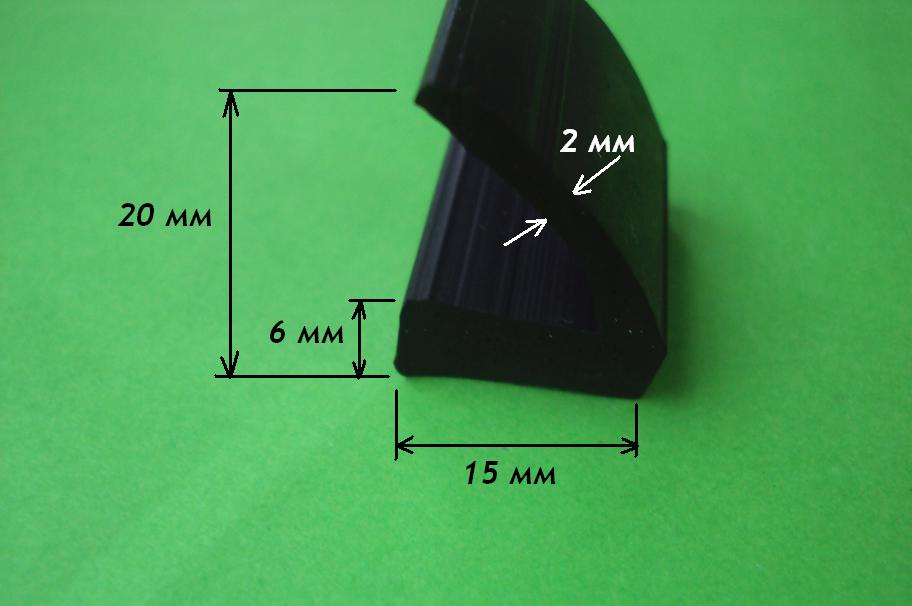

Профіль із вигнутою губою: розміри за фото

Чим губа відрізняється від порожнистого профілю

Порожнистий Р-профіль ущільнює, коли його стискають: камера сплющується й закриває зазор. Профіль із губою закриває зазор іншим способом: тонка кромка прогинається під кришкою й лягає на поверхню, поки кришка рухається. Тому такий профіль простіше вписується у вузол, де кришка або заслінка не притискається строго вертикально, а ковзає, прокручується чи відкривається під кутом.

Висота губи 14 мм над основою дає великий запас: вона дотягується до поверхні, навіть якщо зазор між кришкою й кромкою нерівний або змінюється в русі. Порожнистий профіль такої ж висоти був би масивнішим і жорсткішим. Для порівняння: Р-подібний профіль 15х20 мм розрахований на стискання, а не на згин.

Чому важливий напрям згину

Губа вигнута в один бік, і працює вона правильно тільки тоді, коли кришка згинає її в цей бік. Якщо профіль поставити «навпаки», губа може вивернутися й перестати прилягати до поверхні. Перед демонтажем старого профілю сфотографуйте, куди дивиться вигин відносно кришки, і надішліть це фото разом із розмірами: так ми відтворимо профіль у правильній орієнтації.

Де слабке місце такого профілю

Губа товщиною 2 мм тонка, тому вона найбільше страждає від того, що по ній ковзає. На люках хопперів і зерновозів це зерно, цемент, мінеральні добрива й пил. Абразив поступово стирає кромку, і вона перестає прилягати. Це нормальний знос витратної деталі, а не дефект.

Звідси практичні висновки. Профіль міняють за станом губи, а не за календарем. Перед завантаженням варто оглянути кромку, а після вивантаження прочистити її. Якщо кромка розсічена чи зім’ята, профіль не прилягатиме, навіть якщо основа ціла.

Який матеріал обрати

• ТМКЩ. Найпоширеніший варіант для зерновозів і елеваторного обладнання з сухим пилом і вологою. Економічний, але не підходить для контакту з оливами.
• EPDM. Для відкритого повітря: стійкий до озону, сонця й перепадів температури. Про його властивості детальніше на сторінці гума EPDM.
• МБС (NBR). Якщо поруч дизельне паливо чи технічні оливи. Про цю гуму розповідає сторінка МБС (NBR): ущільнювачі та профілі.

Якщо вагаєтесь між марками, прочитайте порівняння МБС, EPDM і ТМКЩ. Температуру й сумісність із вантажем погоджуємо при замовленні.

Як кріпиться основа

Основа шириною 15 мм і висотою 6 мм суцільна, вона надійно тримається в кронштейні чи пазі люка або під притискною планкою. Для кріплення за краї використовують болти через основу. На клей профіль садять тільки там, де немає ні паза, ні планки: для вібрації, яка завжди є у вагона, клей без механічного кріплення не найкращий вибір.

Перед установкою очистіть посадкове місце від залишків старої гуми, корозії та пилу. На кутах контуру профіль підрізають і склеюють торці клеєм для еластомерів або замовляють вулканізований кут, щоб на стику не було щілини.

Що виміряти й сфотографувати

1. Повну висоту, ширину основи, висоту основи й товщину губи. Старий профіль стиснутий і зношений, тому беріть найбільші значення з кількох місць.
2. Фото зрізу збоку, де видно вигин губи й куди він спрямований.
3. Як закріплена основа: кронштейн, паз чи планка, та їхні розміри.
4. Довжину ділянок і кількість кутів.
5. Вантаж і умови: зерно, цемент, добрива, оливи, вулиця.

Інші профілі для люків

Для люків хоппера з іншим перерізом подивіться ущільнювач 18х20 мм для люків хоппера. Для цементовозів є ущільнювач люка цементовоза у розмірах 8х8, 15х15 та 20х20 мм.

Замовлення за зразком

Профіль 20х15 мм виготовляємо за зразком, фото чи кресленням, у тому числі з іншою висотою губи, товщиною й радіусом вигину. Про загальний порядок роботи читайте на сторінці виготовлення ущільнювачів за кресленням і зразком.

Надішліть відрізок старого профілю або фото зрізу з лінійкою, довжину й умови роботи. Мінімальна партія від 50 метрів. Відвантажуємо зі складу в Рівному. Пишіть у Viber на +38 (099) 497-39-47: підберемо гуму, повідомимо вартість і строки.
