D-образный силиконовый уплотнитель 22х17 мм с воздушной камерой

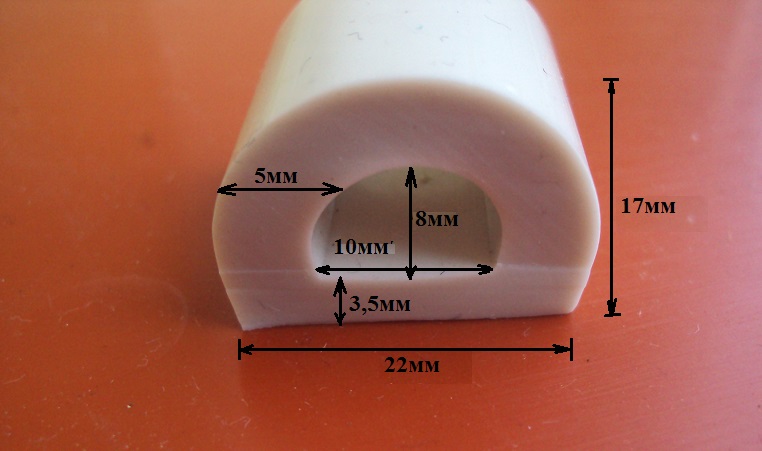

D-образный силиконовый профиль 22х17 мм (артикул 987) имеет плоское основание шириной 22 мм и полукруглую дугу высотой 17 мм. Внутри дуги находится воздушная камера, поэтому профиль легко сжимается и компенсирует люфты, неровности поверхностей и перекосы дверного полотна. Его применяют для герметизации дверей и люков печей, коптильных шкафов, расстоечных камер и термостатов, а также как демпфирующий уплотнитель в транспортном машиностроении.

Основные свойства D-профиля

• Мягкое закрытие: полукруглая форма облегчает закрывание массивных створок и снижает нагрузку на петли и замки.
• Температура: рабочий диапазон от -60 °C до +250 °C без потери эластичности.
• Чистота материала: силикон химически нейтрален, не имеет запаха и подходит для кондитерских и мясоперерабатывающих производств. Допуск для контакта с продуктами уточняйте у специалистов.
• Стойкость к старению: озон, ультрафиолет и многократные деформации не вызывают растрескивания.
• Герметичность: надежно изолирует от дымовых газов, пара и воздушных потоков.

Характеристики D-профиля 22х17 мм

Как работает D-образный профиль

Плоское основание D-профиля лежит на поверхности или в пазу, а полукруглая часть выступает наружу и принимает на себя давление двери. При закрывании воздушная камера сжимается, профиль слегка расплющивается и плотно прилегает к ответной поверхности. Когда дверь открывается, дуга возвращается в исходную форму.

Благодаря такой работе нагрузка распределяется равномерно по всей длине контура. Это снижает усилие закрытия и защищает петли, а мелкие неровности и небольшие перекосы двери перестают быть причиной щелей.

Где применяют D-профиль 22х17 мм

• Коптильные шкафы: дверной контур, который нужно герметизировать от дыма, жира и горячего воздуха.
• Расстоечные камеры и термостаты: удержание тепла и влажности внутри камеры при частом открывании.
• Промышленные печи и автоклавные люки: уплотнение притворов дверей. Если автоклав работает на насыщенном паре под высоким давлением, уточните режим у наших специалистов.
• Транспортное машиностроение: защитный демпферный профиль для дверей, люков и технических отсеков.

Полый или сплошной профиль: что выбрать

Полый D-профиль с воздушной камерой сжимается мягче и подходит для легких дверей и люков, где нельзя прикладывать большое усилие. Сплошной профиль жестче и лучше сопротивляется продавливанию при сильном прижиме, но требует больше усилия при закрытии.

Если дверь тяжелая и закрывается на замок с большим прижимом, выбирайте более жесткий состав. Если же створка легкая или нужно мягкое закрытие, берите мягкий силикон. Какое исполнение подойдет вам, подскажем по фото узла или размерам паза.

Какое сжатие нужно профилю

Герметичность зависит от того, насколько профиль сжимается при закрытой двери. Ориентир для эластомерных уплотнителей такого типа: сжатие примерно на 15–30% от высоты. Для профиля высотой 17 мм это значит, что рабочий зазор между основанием и закрытой дверью должен быть около 12–14 мм.

Если сжатие слишком маленькое, профиль не прижимается и оставляет щели, а если слишком большое, он быстро изнашивается и теряет упругость. Точные значения зависят от конструкции двери и жесткости силикона, поэтому при заказе укажите зазор.

Как установить и обслуживать D-профиль

• Углы: не сгибайте полый профиль под острым углом, иначе камера пережимается. Делайте плавный радиус или аккуратный стык.
• Крепление: основание вставляется в паз или приклеивается к чистой обезжиренной поверхности термостойким клеем, например клеем-герметиком для печей и духовок.
• Укладка: профиль укладывается без натяжения, чтобы не стягиваться со временем.
• Уход: мойте мягкими нейтральными средствами без абразивов и проверяйте состояние контура при плановом обслуживании.
• Замена: меняйте профиль, если он затвердел, потрескался или перестал возвращаться к форме после сжатия.

Если дверь закрывается плохо: причины и решения

• Дверь тяжело закрывается. Профиль слишком жесткий или слишком высокий для зазора. Подберите более мягкий состав или меньшую высоту дуги.
• Из-под двери выходит пар или тепло. Сжатие слишком маленькое или профиль потерял упругость. Проверьте зазор и состояние контура, при необходимости замените уплотнитель.
• Профиль сплющился и не восстанавливается. Он работает с чрезмерным сжатием или отслужил свой срок. Уменьшите прижим двери или установите новый профиль.
• Профиль выпадает из паза или отходит от основания. Поверхность была загрязнена или не обезжирена. Очистите паз и закрепите профиль термостойким клеем.
• Щели в углах. Профиль был растянут или резко согнут. Уложите его без натяжения и сделайте плавный радиус или аккуратный стык.

Как подобрать размер и форму

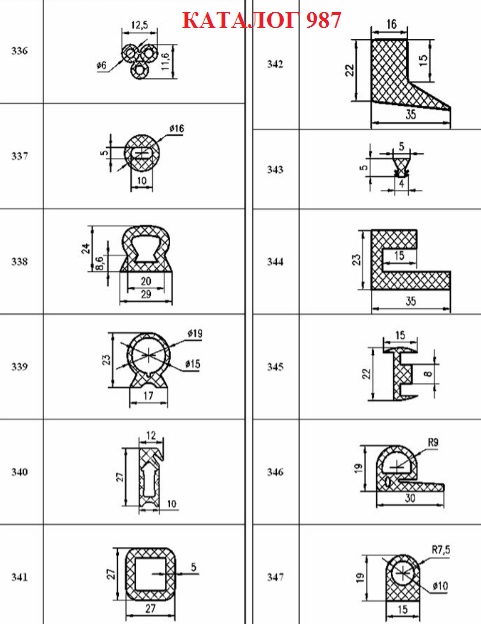

Для заказа понадобятся ширина основания, высота профиля и длина контура. Лучше всего пришлите фото среза старого уплотнителя рядом с линейкой, чертеж или эскиз. Если D-профиль не подходит по форме, посмотрите другие сечения: Р-образный профиль 15х25 мм с плоской крепежной полосой, Б-образный профиль 20х25 мм для крупных зазоров и Е-образный профиль 24х22 мм для торцов панелей. Общее сравнение форм есть на странице про профили П-, D-, P- и Е-образной формы.

Варианты исполнения и заказ

Мы изготавливаем D-образные профили не только 22х17 мм, но и других размеров, с нужной жесткостью и цветом. Если подходящего размера нет в наличии, профиль можно сделать под ваш чертеж, эскиз или образец: подробности на странице про силиконовые профили на заказ.

Консультация по подбору и расчет стоимости: +38 (099) 497-39-47 (звонок или Viber).
