Виготовлення деталей з поліуретану СКУ-7Л
СКУ-7Л чи СКУ-ПФЛ-100: як обрати матеріал для деталі
Обидві марки використовують для зносостійких деталей, які працюють під навантаженням, тертям і ударами. Різниця виявляється в деталях: у твердості, поведінці під навантаженням, у стійкості до середовища. Тому марку обирають під конкретну деталь, а не «за замовчуванням». СКУ-7Л має твердість 83–88 Shore A і добре себе показує там, де є абразив і ударні навантаження. Параметри СКУ-ПФЛ-100 для вашої деталі краще уточнити в менеджера до замовлення, бо вони залежать від партії.
Орієнтири для початкового вибору:
- Тертя, абразив, удари (ролики, напрямні, накладки): зазвичай СКУ-7Л. Матеріал для листів і заготовок цієї марки описано на сторінці листів СКУ-7Л.
- Навантажені вузли, амортизатори, прокладки: можна розглядати СКУ-ПФЛ-100, якщо він підходить за твердістю й умовами.
- Волога, гаряча вода, пара: перед замовленням обговоріть умови. Для постійного контакту з водою інколи потрібна інша марка, відмінності марок описано на сторінці листів за марками.
Остаточний вибір залежить від температури, навантаження й середовища. Дві-три фрази про вузол допоможуть підібрати марку точніше, ніж таблиця.
Від запиту до готової деталі: як це відбувається
- Ви надсилаєте дані. Креслення, ескіз або фото деталі з розмірами, кількість і опис вузла.
- Ми оцінюємо можливість виготовлення. Визначаємо, чи робити деталь із заготовки, і підбираємо марку.
- Погоджуємо вартість і строк. Якщо є сумніви щодо розмірів чи посадок, уточнюємо їх до початку роботи.
- Виготовляємо деталь. Заготовку розкроюють і обробляють до потрібної геометрії.
- Перевіряємо розміри й відправляємо. Деталі пакуємо й відправляємо перевізником.
Що впливає на вартість деталі
| Чинник | Як впливає |
|---|---|
| Розмір заготовки | Чим більший діаметр чи товщина, тим більше матеріалу йде в деталь і в стружку |
| Складність форми | Канавки, бурти, ступінчасті шийки й отвори збільшують час обробки |
| Точність розмірів | Вузькі допуски вимагають додаткових проходів і вимірювань |
| Кількість | В серії витрати на налаштування розподіляються на всі деталі, тому одиничні вироби дорожчі за штуку |
| Марка матеріалу | Залежить від наявності заготовки потрібного розміру |
Тому дві деталі з однаковою зовнішністю можуть коштувати по-різному. Щоб розрахунок був точним, надсилайте повні розміри й кількість.
Як оформити креслення, щоб не було уточнень
Не обов’язково мати професійне креслення. Достатньо, щоб ескіз був зрозумілим і повним:
- вкажіть зовнішній і внутрішній діаметри, довжину чи висоту;
- позначте отвори, канавки, фаски й радіуси із прив’язкою до торця;
- зазначте, які розміри критичні (посадкові), а які орієнтовні;
- напишіть, як деталь працює: обертається, ковзає, стискається, б’є;
- додайте фото вузла з двох сторін.
Для поліуретану допуски слід закладати з урахуванням еластичності й нагріву: розміри «як для сталі» тут не завжди підходять. Тонкості посадки на вал і в корпус розібрано на сторінці поліуретанових стержнів 20–200 мм.

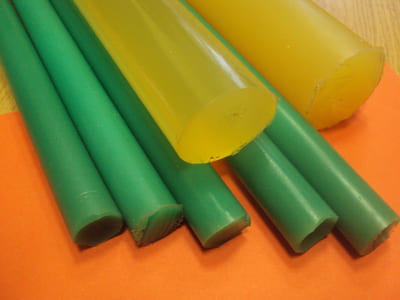

Заготовка: стержень чи лист
Круглі деталі (втулки, кільця, ролики) зазвичай точать зі стержня: виходить цільна деталь без швів. Плоскі вироби (шайби, накладки, прокладки, футерувальні елементи) вирізають із листа. Заготовку беруть із припуском на обробку, наприклад для втулки 60х40 мм (зовнішній діаметр і висота) підійде стержень трохи більшого діаметра. Точний припуск залежить від розміру деталі й точності, якої потрібно досягти.
Контроль деталі при отриманні
- Виміряйте посадкові розміри штангенциркулем у двох напрямках: деталь може бути трохи овальною після зняття з верстата.
- Робіть виміри, коли деталь прогрілась до кімнатної температури: на холоді чи гарячою розмір відрізняється.
- Огляньте поверхню й торці: має бути без задирок, розшарувань і вкраплень.
- Перед монтажем приміряйте деталь на вузол, не запресовуючи її з силою.
Умови експлуатації й обмеження
Поліуретанові деталі добре працюють з мінеральними оливами й паливом, стійкі до тертя й ударів. Орієнтуйтесь приблизно на температуру до +80–100 °C, при цьому деталь під навантаженням нагрівається сама. Гаряча вода, пара, концентровані кислоти, луги й ацетон скорочують ресурс або руйнують матеріал. Для таких середовищ подивіться таблицю хімічної стійкості еластомерів. Якщо потрібна загальна інформація про вплив твердості на поведінку деталі, читайте огляд поліуретану за твердістю 50–98 Shore A.
Які деталі замовляють найчастіше
Втулки й кільця для вузлів ковзання, ролики й напрямні для конвеєрів, амортизатори й демпфери, прокладки та ущільнювальні елементи нестандартної форми. Для втулок є окрема сторінка з типами й таблицею причин зносу: поліуретанові втулки на замовлення. Про інші вироби читайте на сторінці виготовлення виробів з поліуретану.
Як замовити
Напишіть у Viber на +38 (099) 497-39-47 і надішліть креслення, ескіз або фото деталі з розмірами. Вкажіть кількість, бажану марку (якщо визначена) та умови роботи: навантаження, температуру, середовище. Назвемо можливість виготовлення, підберемо матеріал і повідомимо вартість. Відправляємо Новою поштою, САТ та Делівері по всій Україні.
Поширені запитання
Чим відрізняється СКУ-7Л від СКУ-ПФЛ-100?
Це різні марки з різними характеристиками. Яка з них краще для вашої деталі, залежить від навантаження, тертя й середовища. Опишіть вузол, і ми підкажемо.
Чи можна виготовити одну деталь?
Так. Одиничні деталі для ремонту виготовляємо так само, як і серії. Вартість однієї штуки при цьому вища.
Чи потрібне креслення?
Ні. Для оцінки достатньо фото деталі з основними розмірами або зношеного зразка. Креслення прискорює розрахунок і зменшує кількість уточнень.
Як швидко виготовляється деталь?
Термін залежить від складності, кількості й наявності заготовки. Точний строк називаємо після отримання даних.
