Применяются для передачи больших усилий с высокими скоростями по ГОСТ 13552-81

Приводные зубчатые цепи служат для передачи больших усилий с высокими (до 40 м/с) скоростями. Эти цепи подходят для скоростных металлообрабатывающих станков, текстильных машин, моторной транспортной техники.
За счет благоприятного угла зацепления и незначительных отдельных масс пластин возникает только слабый удар при входе в зацепление. Следствием этого является высокая плавность хода, а также точность вращения. При равных с приводными роликовыми цепями нагрузках зубчатые цепи имеют меньшие габариты.
Цепи должны изготовляться отдельными отрезками с четным числом звеньев: шага 12,7 мм - 80 звеньев, 15,875 мм - 64 звена, 19,05 мм - 54 звена, 25,4 мм - 40 звеньев, 31,75 мм - 32 звена. К каждому отрезку цепи должен поставляться один комплект соединительных элементов: соединительная и внутренняя призма, шайба и шплинт.

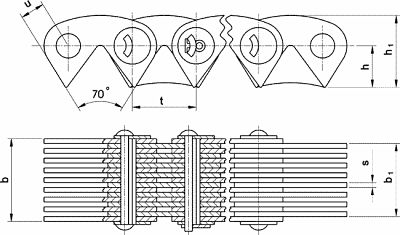

Таблица типоразмеров зубчатой цепи, тип-1 (односторонняя)
Таблица типоразмеров зубчатой цепи, тип-1 (односторонняя)

Обозначение цепи

t

b, не более

b1, не более

h

h1

s

u

Разрушающая нагрузка, кН, не менее

ПЗ-1-12,7-26-22,5

12,7

22,5

28,5

13,4

7,0

1,5

4,76

1,31

ПЗ-1-12,7-31-28,5

28,5

34,5

1,6

ПЗ-1-12,7-36-34,5

34,5

40,5

2,0

ПЗ-1-12,7-42-40,5

40,5

46,5

2,31

ПЗ-1-12,7-49-46,5

46,5

52,5

2,7

ПЗ-1-12,7-56-52,5

52,5

58,5

3,0

ПЗ-1-15,875-41-30

15,875

30,0

38,0

16,7

8,7

2,0

5,95

2,21

ПЗ-1-15,875-50-38

38,0

46,0

2,71

ПЗ-1-15,875-58-46

46,0

54,0

3,3

ПЗ-1-15,875-69-54

54,0

62,0

3,9

ПЗ-1-15,875-80-62

62,0

70,0

4,41

ПЗ-1-15,875-91-70

70,0

78,0

5,0

ПЗ-1-19,05-74-45

19,05

45,0

54,0

20,1

10,5

3,0

7,14

3,9

ПЗ-1-19,05-89-57

57,0

66,0

4,9

ПЗ-1-19-05-105-69

69,0

78,0

5,91

ПЗ-1-19,05-124-81

81,0

90,0

7,0

ПЗ-1-19,05-143-93

93,0

102,0

8,0

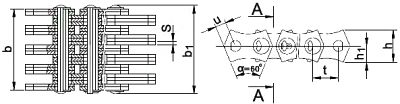

Таблица типоразмеров зубчатой цепи, тип-2 (двухсторонняя)

Таблица типоразмеров зубчатой цепи, тип-2 (двухсторонняя)



Обозначение цепи

t

b, не более

b1, не более

h

h1

s

u

Разрушающая нагрузка, кН, не менее

ПЗ-2-25,4-101-57

25,4

57,0

66,0

26,7

13,35

3,0

9,52

101

ПЗ-2-25,4-132-75

75,0

84,0

132

ПЗ-2-25,4-164-93

93,0

102,0

164

ПЗ-2-25,4-196-111

111,0

120,0

196

ПЗ-2-31,75-166-75

31,75

75,0

85,0

33,4

16,7

3,0

11,91

166

ПЗ-2-31,75-206-93

93,0

103,0

206

ПЗ-2-31,75-246-111

111,0

121,0

246

ПЗ-2-31,75-286-129

129,0

139,0

286















Показатели надежности цепного контура

Типоразмер цепи

Средняя наработка
до отказа, ч

Установленная безотказная наработка, ч

ПЗ-1-12,7-26-22,5

250

160

ПЗ-1-15,875-41-30

470

300

ПЗ-1-19,05-74-45

940

600

ПЗ-2-25,4-101-45

2000

1250

ПЗ-2-31,75-166-75

4300

2700
