Гума УМ для трансформаторів ТМ і ТМГ: смуги 4–16 мм

Гума УМ для трансформаторів ТМ і ТМГ: смуги 4–16 мм

Що це за матеріал і в яких формах його беруть

Гума УМ це маслостійка гума для нерухомих прокладок у маслонаповнених трансформаторах. Прокладка лежить між фланцем бака й кришкою, а з одного боку в неї оливa. Тому головні вимоги тут не до стійкості від сонця, а до стійкості від оливи й до того, щоб гума не «сідала» після довгого стискання. На фото показано три форми поставки: круглий шнур, смуга прямокутного перерізу й плоскі смуги різної ширини.

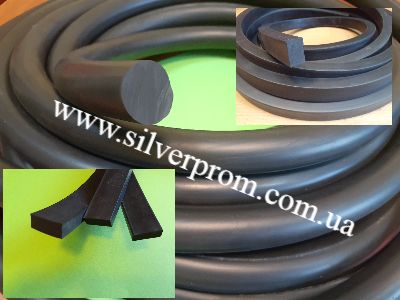

Трансформаторна гума УМ: круглий шнур, прямокутна смуга та плоскі смуги для прокладок трансформаторів ТМ і ТМГ

Шнур і смуги з трансформаторної гуми

Розміри смуг із гуми УМ

Смуги УМ постачаємо товщиною від 4 до 16 мм. Нижче ряд товщин, які найчастіше потрібні для прокладок. Ширину й довжину смуги називайте за вашим фланцем: так ми підберемо відповідну заготовку або виготовимо прокладку за зразком.

Товщина, мм Як вказати в запиті Ширина й довжина
4 Гума УМ 4 мм, смуга за прайсом
6 Гума УМ 6 мм, смуга за прайсом
8 Гума УМ 8 мм, смуга за прайсом
10 Гума УМ 10 мм, смуга за прайсом
12 Гума УМ 12 мм, смуга за прайсом
до 16 Гума УМ 14–16 мм, смуга за прайсом

Приклад запиту: «Гума УМ, смуга 8 мм завтовшки, 40 мм завширшки, 10 м». Так менеджер відразу бачить розмір і не перепитує.

Яку товщину обрати

Товщину прокладки обирають за фланцем, а не за наявністю на складі. Тонка прокладка добре працює на рівних оброблених фланцях: вона не видавлюється, і контакт залишається точним. Товста прокладка прощає нерівності, коріння зварних швів і невеликий перекіс кришки, але вона розпирається вбік сильніше й потребує вільного місця на фланці.

Орієнтовно прокладка зі смуги працює в межах стискання 15–30 % від її товщини. Сильніше стискання швидко втомлює гуму, слабше залишає щілину. Тому для кришки з нерівностями до 1 мм краще брати 6–8 мм, ніж 4 мм. Це загальний інженерний орієнтир, а не паспортна вимога: реальне значення визначає конструкція вузла, і для відповідальних трансформаторів його краще звірити з документацією виробника.

Чому саме УМ, а не будь-яка техпластина

Мінеральна трансформаторна олива діє на гуму так само, як мастило на звичайну техпластину: вона набухає, м’якшає й втрачає форму. Гума УМ підібрана саме під таке середовище. Для порівняння, EPDM у мінеральній оливі набухає, тому для маслонаповнених вузлів його не беруть: докладніше в таблиці стійкості NBR, Viton, EPDM і VMQ. Загальну маслостійку гуму зібрано на сторінках МБС (NBR): ущільнювачі та профілі і маслостійка гума МБС 2–50 мм.

Якщо трансформатор заповнено не мінеральною оливою, а синтетичною чи ефірною рідиною, матеріал прокладки має підтверджуватися окремо для цієї рідини. Назвіть її при замовленні.

Де ставлять прокладки зі смуг УМ

  • Кришка бака. Прокладка по периметру фланця між баком і кришкою.
  • Радіатори й розширювальний бак. Прокладки під фланці патрубків і кранів.
  • Люки, оглядові кришки, пробки. Прокладки менших розмірів.
  • Ремонт. Заміна зношених прокладок під час технічного обслуговування трансформаторів ТМ і ТМГ.

Як із смуги зробити прокладку

  1. Виміряйте периметр фланця за лінією болтів і додайте кілька міліметрів на стик.
  2. Відріжте смугу на потрібну довжину гострим ножем, без пилки: рівний зріз дає щільний стик.
  3. Стик робіть скошеним, а не прямим: скіс 45° збільшує площу склеювання й не лишає протоки.
  4. Склейте торці клеєм, сумісним із маслостійкою гумою, і дайте йому набрати міцність до монтажу.
  5. Складний контур із отворами краще замовляти вирубаним за зразком, а не вирізати вручну.

Стик не ставте на кутах і біля кріпильних отворів: це місце з найбільшим навантаженням.

Монтаж на фланці

  • Чисті поверхні. Зніміть залишки старої прокладки, олійні плями й корозію. Брудний фланець дає протічку навіть із новою гумою.
  • Рівномірна затяжка. Болти затягують по черзі, хрест-навхрест, у кілька проходів. Різка затяжка з одного боку перекошує кришку.
  • Повторна підтяжка. Гума «сідає» в перші дні, тож через деякий час затяжку варто перевірити.
  • Не перетискайте. Прокладка, видавлена з-під фланця, вже не повернеться до форми.

Коли прокладку пора міняти

Що видно Ймовірна причина
Сліди оливи по периметру фланця Прокладка «сіла» й втратила пружність, або болти ослабли
Витік на стику Розійшовся склеєний стик
Прокладка розбухла, стала м’якою Матеріал не підходить до рідини в баку
Тріщини, затвердіння Закінчився ресурс гуми

Документи й характеристики

Фізико-механічні показники смуг залежать від рецептури й нормативного документа на матеріал. Для смуг УМ використовують позначення за ГОСТ 12855-77. Якщо вам потрібна відповідність певному стандарту чи технічним умовам, повідомте це при замовленні: наявність супровідних документів погоджуємо для конкретної позиції. Твердість, температуру й стійкість до вашої рідини підтверджуємо за паспортом партії.

Що надіслати для замовлення

  1. Товщину, ширину й довжину смуги або креслення прокладки.
  2. Форму: смуга, шнур чи вирубана деталь із отворами.
  3. Тип трансформатора (ТМ, ТМГ) і рідину в баку.
  4. Старий зразок прокладки або фото з лінійкою, якщо він є.
  5. Кількість комплектів.

Схожі матеріали

Для прокладок на інші типи обладнання з маслом є маслостійка техпластина: див. техпластина МБС ГОСТ 7338-90. Порівняти матеріали за середовищем допоможе стаття МБС, EPDM чи ТМКЩ: яку гуму вибрати.

Замовлення за зразком

Прокладки виготовляємо за вашим кресленням чи зразком: загальний порядок описано на сторінці виготовлення ущільнювачів за кресленням і зразком. Відвантажуємо зі складу в Рівному. Пишіть у Viber на +38 (099) 497-39-47: підберемо товщину й ширину, повідомимо вартість і строки.
