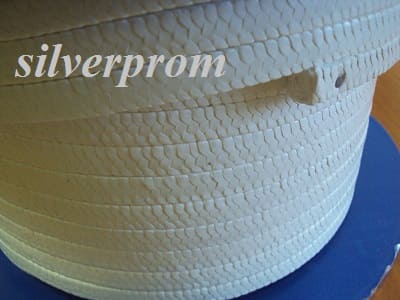

Сальникова набивка ПТФЕ 4×4 та 6×6 мм

Сальникова набивка ПТФЕ (PTFE) 4×4 та 6×6 мм — компактне ущільнення квадратного перерізу для сальникових вузлів насосів, клапанів, вентилів та іншої промислової арматури. Невеликий переріз зручний для обладнання, конструкція якого передбачає вузьку сальникову камеру.

Основою набивки є політетрафторетилен (ПТФЕ, PTFE), відомий також як фторопласт. Матеріал характеризується низьким тертям та високою стійкістю до багатьох хімічно активних середовищ. Фактична придатність набивки визначається складом робочого середовища, температурою, тиском, швидкістю руху вала або штока та конструкцією сальникового вузла.

Розміри ПТФЕ-набивки 4×4 та 6×6 мм

На цій сторінці представлені два малих типорозміри сальникової набивки. Вони підбираються за фактичним перерізом сальникової камери, а не тільки за діаметром вала або штока.

Фактична довжина матеріалу в 1 кг може залежати від конструкції, щільності та технології виготовлення конкретної набивки.

Де застосовується набивка 4×4 та 6×6 мм

Малі перерізи сальникової набивки використовують у промислових вузлах, де простір між валом або штоком та корпусом має невелику ширину. Правильно підібраний переріз дозволяє сформувати ущільнення без надмірного заповнення сальникової камери.

• Насоси — для ущільнення валів насосних агрегатів відповідної конструкції.
• Клапани — для герметизації рухомих штоків.
• Вентилі та запірна арматура — під час ремонту сальникових вузлів.
• Промислове обладнання — для заміни зношеного сальникового ущільнення.
• Компактні механізми — там, де потрібен невеликий квадратний переріз ущільнювального матеріалу.

Чим відрізняються 4×4 та 6×6 мм

Головна відмінність між цими типорозмірами — геометричний переріз. Набивка 4×4 мм призначена для меншого простору в сальниковій камері, тоді як 6×6 мм використовується у вузлах із більшим розрахунковим перерізом ущільнення.

Властивості сальникової набивки PTFE

ПТФЕ використовується в ущільнювальних вузлах завдяки поєднанню низького коефіцієнта тертя та хімічної стійкості. Це особливо важливо для обладнання, у якому ущільнювальний матеріал контактує з технологічними рідинами або іншими агресивними середовищами.

• Низьке тертя — сприяє роботі ущільнення на рухомих валах і штоках.
• Хімічна стійкість — ПТФЕ стійкий до впливу багатьох кислот, лугів, розчинників та інших хімічних речовин.
• Низька адгезія — матеріал має слабку схильність до прилипання до поверхонь.
• Стабільність матеріалу — ПТФЕ широко застосовується в технічних ущільненнях, де потрібна стійкість до хімічного впливу.

Як правильно вибрати переріз набивки

Розмір 4×4 або 6×6 мм не варто визначати лише за діаметром вала. Основним параметром є фактичний простір, передбачений конструкцією сальникової камери.

1. Виміряйте діаметр вала або штока.
2. Визначте внутрішній та зовнішній діаметри сальникової камери.
3. Розрахуйте необхідний переріз ущільнення.
4. Перевірте глибину камери та конструкцію притискного вузла.
5. Уточніть робоче середовище, температуру, тиск і характер руху вала або штока.

Якщо стара набивка вже демонтована, її розмір бажано перевірити вимірювальним інструментом. Деформований матеріал може мати фактичний переріз, який відрізняється від початкового.

ПТФЕ, PTFE, фторопласт та тефлон — одна термінологія

У технічних каталогах цей матеріал може зустрічатися під різними назвами: ПТФЕ, PTFE, фторопласт або тефлон. Для пошуку сальникової набивки покупці також використовують запити «набивка PTFE», «сальникова набивка ПТФЕ» та «фторопластова набивка».

Водночас назва матеріалу сама по собі не визначає допустимі умови експлуатації конкретного виробу. Для відповідальних промислових вузлів необхідно враховувати характеристики саме тієї набивки, яка встановлюється в обладнання.

Заміна сальникової набивки 4×4 та 6×6 мм

Під час ремонту сальникового вузла старий ущільнювальний матеріал видаляють, після чого очищають камеру та перевіряють стан вала або штока. Нові кільця встановлюють послідовно, забезпечуючи рівномірне заповнення камери.

Сальникову гайку або притискний елемент затягують поступово. Після запуску обладнання контролюють герметичність, нагрівання вузла та роботу рухомого елемента. Надмірне затягування може збільшити тертя та негативно вплинути на роботу механізму.

Замовити сальникову набивку ПТФЕ 4×4 та 6×6 мм

У Silverprom можна замовити сальникову набивку ПТФЕ 4×4 мм та 6×6 мм для ремонту й технічного обслуговування сальникових вузлів. При замовленні бажано вказати необхідний переріз, кількість та тип обладнання.

Якщо ви не впевнені, який розмір потрібен, надайте діаметр вала або штока та розміри сальникової камери. За цими даними можна визначити відповідний переріз набивки.
