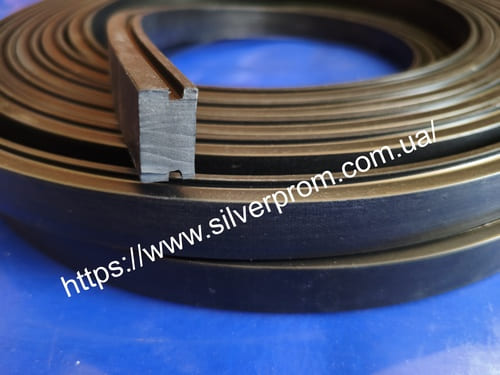

Гумовий профіль СКН-40 20×16×12 мм Н-подібний

Технічні характеристики гумового профілю СКН-40

Профіль має Н-подібну форму поперечного перерізу з двома пазами. Конструкція призначена для встановлення на кромки, стики або інші елементи технічної конструкції відповідно до форми посадкового місця.

Гума СКН-40 (NBR): основні властивості

СКН-40 — гумова суміш на основі бутадієн-нітрильного каучуку. NBR широко застосовується для технічних ущільнювальних виробів, коли робоче середовище містить оливи, паливо або нафтові продукти.

Для цього профілю основними властивостями матеріалу є підвищена стійкість до:

• мінеральних олив;
• мастильних матеріалів;
• палива та нафтових продуктів;
• аліфатичних вуглеводнів;
• частини спиртовмісних середовищ.

Водночас стійкість до конкретної речовини не визначається тільки маркою каучуку. На результат впливають рецептура гумової суміші, твердість, температура, концентрація речовини, тривалість контакту та механічне навантаження на ущільнення.

Н-подібний гумовий профіль 20×16×12 мм: застосування

Профіль використовується як ущільнювальний елемент у технічних конструкціях, де необхідно герметизувати нерухоме з'єднання або захистити стик від проникнення робочого середовища, рідини чи забруднень.

Залежно від конструкції вузла профіль може застосовуватися у:

• машинобудуванні;
• приладобудуванні;
• технічному та технологічному обладнанні;
• корпусах і кришках агрегатів;
• люках та ревізійних отворах;
• ємностях і технологічних конструкціях;
• нерухомих з'єднаннях листових та корпусних елементів.

Перед монтажем необхідно перевірити відповідність розмірів профілю фактичному посадковому місцю. Для правильного ущільнення важливі не тільки габарити 20×16×12 мм, а й форма та розміри посадкових елементів.

Стійкість профілю СКН-40 до олив, палива та хімічних середовищ

Завдяки основі NBR профіль придатний для технічних конструкцій, у яких ущільнення контактує з мінеральними оливами, мастильними матеріалами, паливом та нафтовими продуктами.

Якщо робочим середовищем є конкретна хімічна речовина або суміш розчинників, сумісність необхідно оцінювати окремо. Особливо це стосується концентрованих сумішей та тривалого або постійного контакту.

Сумісність СКН-40 з розчинником 676

Для цього профілю окремо розглядається можливість експлуатації в розчиннику 676. За наданими технічними даними, склад середовища включає ароматичний вуглеводень, етилцеллосольв, бутанол та технічний етанол.

Через високий вміст ароматичного вуглеводню — толуолу або ксилолу — використання СКН-40 у цьому середовищі має обмеження.

При тривалому або постійному контакті з розчинником 676 можливі:

• набухання гумового матеріалу;
• збільшення об'єму та зміна геометричних розмірів;
• зниження твердості;
• розм'якшення гуми;
• зміна еластичності та механічних властивостей;
• поступове погіршення герметизувальної здатності.

Контроль профілю під час експлуатації

Якщо ущільнення працює в контакті з оливами, паливом, розчинниками або іншими хімічними середовищами, його стан необхідно періодично контролювати.

Ознаками зміни властивостей гумового профілю можуть бути:

• набухання;
• зміна геометрії поперечного перерізу;
• розм'якшення;
• втрата пружності;
• розтріскування поверхні;
• зміна твердості;
• поява порушень герметичності.

Фіксований строк заміни профілю не встановлюється без урахування фактичних умов експлуатації. Для відповідальних технологічних вузлів періодичність контролю повинна визначатися відповідно до умов роботи обладнання.

Виготовлення Н-подібного профілю за кресленням

Для нестандартних ущільнювальних профілів важливо забезпечити точну відповідність поперечного перерізу конструкції. Тому при замовленні бажано надати креслення, ескіз або зразок існуючого профілю.

Для погодження виробу можна надати:

• технічне креслення профілю;
• ескіз із нанесеними розмірами;
• зразок існуючого ущільнювача;
• фотографію поперечного перерізу;
• розміри посадкового паза;
• необхідну довжину профілю;
• інформацію про робоче середовище;
• робочу температуру та режим контакту з рідиною або хімічною речовиною.

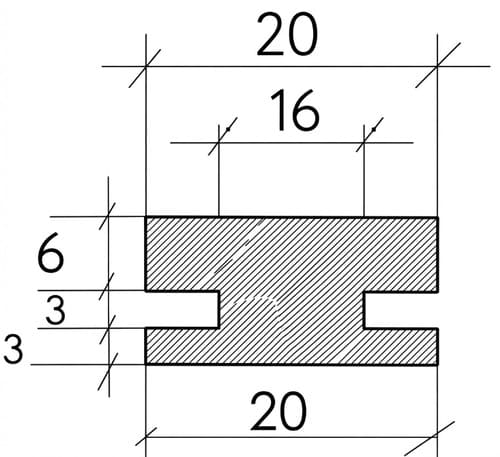

Для профілю 20×16×12 мм рекомендується використовувати наведене креслення як основний орієнтир при перевірці геометрії виробу.

Підбір матеріалу для хімічно навантаженого ущільнення

Якщо профіль працює не тільки з оливами або паливом, а й з розчинниками чи іншими агресивними речовинами, матеріал необхідно підбирати за конкретним робочим середовищем.

При цьому враховуються:

• хімічний склад середовища;
• концентрація компонентів;
• температура експлуатації;
• тривалість контакту;
• наявність постійного або періодичного занурення;
• механічне стискання профілю;
• вимоги до герметичності вузла.

Для розчинника 676 особливо важливе попереднє випробування, оскільки тривалий контакт може призвести до зміни об'єму, твердості та еластичності гумового матеріалу.

Замовити гумовий профіль СКН-40 20×16×12 мм

Для замовлення профілю повідомте необхідну довжину 20×16×12 мм, кількість, умови експлуатації та робоче середовище.

Якщо профіль потрібен для заміни вже встановленого ущільнення, бажано надіслати фотографію, креслення або зразок. Це дозволить перевірити відповідність форми поперечного перерізу та посадкового місця.

Часті запитання

Що таке профіль СКН-40 20×16×12 мм?

Це екструдований гумовий ущільнювальний профіль Н-подібного перерізу, виготовлений із гумової суміші на основі бутадієн-нітрильного каучуку NBR, СКН-40.

Для чого використовується Н-подібний гумовий профіль?

Профіль призначений для ущільнення нерухомих з'єднань, люків, кришок, корпусів та інших технічних конструкцій, якщо його геометрія відповідає посадковому місцю.

Чи стійкий профіль СКН-40 до оливи?

Так, гума на основі NBR характеризується підвищеною стійкістю до мінеральних олив та мастильних матеріалів.

Чи підходить СКН-40 для палива?

Матеріал характеризується підвищеною стійкістю до палива та нафтових продуктів. Для конкретного виду палива необхідно враховувати його склад, температуру та тривалість контакту.

Чи можна використовувати СКН-40 з розчинником 676?

Постійний контакт із розчинником 676 не можна вважати гарантовано допустимим без випробувань конкретної гумової суміші. За наданими даними, розчинник містить 50 % толуолу або ксилолу, що може спричиняти набухання та розм'якшення NBR.

Чи можна виготовити профіль за кресленням?

Так. Для погодження виготовлення можна надати креслення, ескіз із розмірами або зразок існуючого профілю.

Які дані потрібні для підбору профілю?

Бажано надати розміри перерізу, фото профілю або креслення, розміри посадкового місця, необхідну довжину, робочу температуру та інформацію про середовище, з яким контактуватиме гума.
