Область применения хомутов
Усиленный хомут из нержавеющей стали применяется для шлангов и рукавов высокого давления
Хомут усиленный DIN 2817 EN 14420-3 предназначен для надежной фиксации соединения камлок, storz (шторц) , perrot, компрессорных и соединений для пара фитингов, фланцев к промышленным напорно всасывающим и пожарным рукавам, работающих под давлением до 60 бар.
Конструкция
Для производства хомутов используется коррозионностойкая нержавеющая сталь AISI 316, ковкий чугун, латунь,
алюминий и углеродистая сталь.
Для промышленных рукавов, работающих под давлением, для предотвращения срыва фитинга из посадочного места
Применяется тяжелая серия хомутов, которая включает в себя: зажимные хомуты двухболтовые , четырех болтовые.

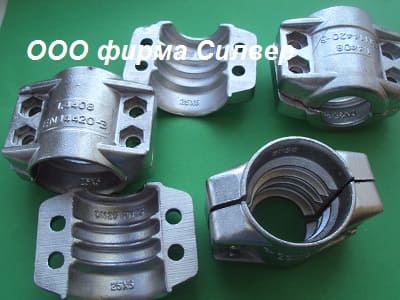

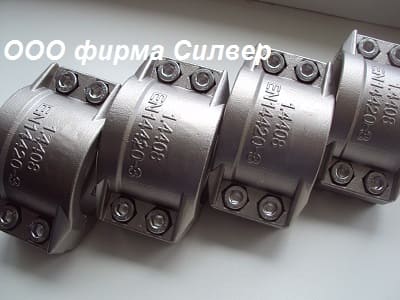

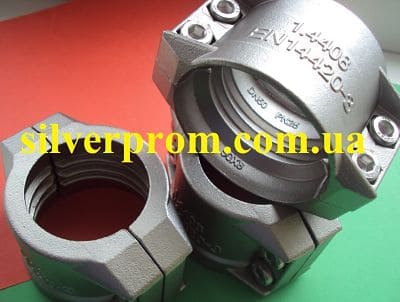

В усиленных зажимных хомутах четырех болтовых состоящих из двух половинок, конструкцией предусмотрены специальные ребра на внутренней части поверхности, которые при обжиме фитинга надежно фиксируются за поверхность рукава, тем самым исключая его сползание во время эксплуатации. Сам фитинг, фланец или соединительный адаптер, должен иметь зубчатый хвостовик, который вставляется в рукав.
Преимуществом усиленных хомутов является их надежность, высокие зажимные свойства, многократное использование, износоустойчивость, мобильность, удобство сборки рукава, способность выдерживать высокие нагрузки. Что бы подобрать хомут усиленный зажимной необходимо знать наружный диаметр и толщину стенки рукава или шланга.
| Внутренний диаметр, шланга — Ø мм. | Толщина стенки шланга, мм | Предел зажима, мм | Материал |
|---|---|---|---|
| 13 | 5 | 22-24 | Алюминий / Нерж. |
| 13 | 6 | 24-26 | Алюминий / Нерж. |
| 13 | 7 | 26-28 | Алюминий / Нерж. |
| 19 | 6 | 30-33 | Алюминий / Нерж. |
| 19 | 7 | 32-34 | Алюминий / Нерж. |
| 25 | 5 | 34-37 | Алюминий / Нерж. |
| 25 | 6 | 36-39 | Алюминий / Нерж. |
| 25 | 8 | 40-43 | Алюминий / Нерж. |
| 32 | 5 | 41-44 | Алюминий / Нерж. |
| 32 | 6 | 43-46 | Алюминий / Нерж. |
| 32 | 8 | 47-50 | Алюминий / Нерж. |
| 32 | 10 | 50-53 | Алюминий / Нерж. |
| 38 | 5 | 47-50 | Алюминий / Нерж. |
| 38 | 8 | 53-56 | Алюминий / Нерж. |
| 38 | 10 | 57-60 | Алюминий / Нерж. |
| 38 | 6,5 | 50-53 | Алюминий / Нерж. |
| 40 | 7 | 53-56 | Алюминий / Нерж. |
| 40 | 10 | 58-61 | Алюминий / Нерж. |
| 45 | 7 | 58-61 | Алюминий / Нерж. |
| 50 | 6 | 59-62 | Алюминий / Нерж. |
| 50 | 8 | 63-67 | Алюминий / Нерж. |
| 50 | 9 | 67-69 | Нерж |
| 50 | 10 | 69-71 | Алюминий / Нерж. |
| 63 | 6 | 74-77 | Алюминий / Нерж. |
| 63 | 8 | 78-82 | Алюминий / Нерж. |
| 63 | 10 | 84-87 | Алюминий / Нерж. |
| 65 | 7 | 78-82 | Алюминий / Нерж. |
| 65 | 10 | 84-87 | Алюминий / Нерж. |
| 75 | 6 | 87-90 | Алюминий / Нерж. |
| 75 | 8 | 88-93 | Алюминий / Нерж. |
| 75 | 10 | 94-97 | Алюминий / Нерж. |
| 75 | 12 | 98-101 | Алюминий / Нерж. |
| 80 | 8 | 94-97 | Алюминий / Нерж. |
| 80 | 10 | 99-102 | Алюминий / Нерж. |
| 100 | 6,5 | 111-115 | Алюминий / Нерж. |
| 100 | 8 | 114-119 | Алюминий / Нерж. |
| 100 | 10 | 118-122 | Алюминий / Нерж. |
| 100 | 12 | 122-126 | Алюминий / Нерж. |
| 100 | 14 | 126-130 | Нерж. |
| 100 | 156 | 130-134 | Нерж. |
| 125 | 10 | 143-148 | Алюминий / Нерж. Сталь |
| 125 | 13 | 149-154 | Нерж. |
| 125 | 15 | 153-158 | Нерж. |
| 150 | 10 | 168-174 | Алюминий / Нерж. |
| 150 | 13 | 174-180 | Алюминий / Нерж. |
| 150 | 15 | 178-184 | Нерж. |
| 200 | 12 | 222-229 | Алюминий / Нерж |
| 200 | 16 | 230-239 | Нерж. |
