Р-подібний ущільнювач 10х20 мм зі стінкою 2 мм
Профіль 10х20 мм: розміри за фото
Профіль має порожнисту округлу головку й плоский хвіст, який лежить на опорній поверхні. Висота 10 мм, ширина 20 мм, товщина стінки головки 2 мм. Саме остання цифра визначає поведінку профілю: за стінки 2 мм він і не надто м’який, і не надто жорсткий.

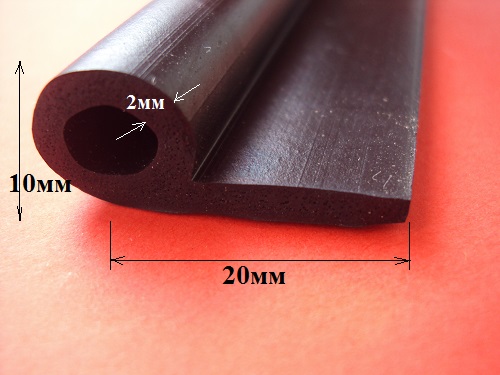

Р-подібний профіль 10х20 мм із позначеними розмірами
| Параметр | Значення, мм |
|---|---|
| Висота профілю | 10 |
| Ширина профілю | 20 |
| Товщина стінки головки | 2 |
| Діаметр каналу всередині | близько 6 (розрахунково) |
Чим він відрізняється від сусідніх Р-профілів
Р-подібні профілі різняться насамперед стінкою й висотою головки. Тонка стінка дає м’яке закривання, товста дає стабільність і витримує більше навантаження.
| Профіль | Стінка головки | Для чого |
|---|---|---|
| 8х22 мм | 1,5 мм | Легкі дверцята, люки, де закривання має бути м’яким |
| 10х20 мм | 2 мм | Універсальний варіант: дверцята шаф, кожухи, панелі |
| Від 55×20 до 140×60 мм | Суцільна головка або з отвором | Затвори, шлюзи, вузли під напором води |
Тонкостінний варіант описано на сторінці про ущільнювач 8х22 мм, а масивні профілі для води в матеріалі про Р-подібний профіль для затворів ГЕС.
Як стискається профіль зі стінкою 2 мм
Робочий хід такої головки приблизно третина висоти, тобто 2–3 мм. Це число має перекривати сумарний допуск вузла: нерівність кромки, прогин дверцят, знос петель. Якщо зазор більший, профіль його не закриє. Якщо менший, його видавить, і гума швидко втратить пружність.
Стінка 2 мм достатньо міцна, щоб головка не складалася під власною вагою на довгій дверці й не провисала між точками кріплення. При цьому вона ще достатньо м’яка, щоб замок закривався без помітного зусилля. Для вузлів із високим тиском чи абразивом такий профіль не розрахований: там потрібна суцільна головка.
Який матеріал обрати
- EPDM для вуличних і вологих умов: не боїться озону, ультрафіолету й дощу, працює від −50 до +120 °C. Докладніше про його властивості на сторінці гума EPDM.
- МБС (NBR) для вузлів, де можливий контакт з оливою чи паливом. EPDM у таких місцях набухає.
- Силікон VMQ для нагріву до +250 °C: печі, сушильні камери, термообладнання. Силіконові Р-профілі зібрані в каталозі термостійких Р-подібних ущільнювачів.
Якщо вагаєтесь між кількома марками, прочитайте порівняння МБС, EPDM і ТМКЩ. Температуру й сумісність із середовищем погоджуємо при замовленні.
Що виміряти перед замовленням
- Зріз профілю або фото зрізу поруч із лінійкою.
- Висоту, ширину й товщину стінки головки. Старий профіль стиснутий і «сів», тому беріть найбільші значення з кількох місць.
- Спосіб кріплення: у паз, на клей чи під планку.
- Довжину ділянок і кількість кутів, якщо профіль іде по периметру.
- Умови: вулиця чи приміщення, мастило, нагрів.
Монтаж по периметру дверцят
На прямій ділянці профіль просто кладуть хвостом на поверхню й фіксують. Складніше з кутами. Різкий злам складає камеру й дає протічку, тому на кутах профіль підрізають під 45° і склеюють торці клеєм для еластомерів або використовують вулканізований кут. Починайте й закінчуйте контур у місці, де стик найменше навантажений, а не на замку.
Перед установкою очистіть поверхню від пилу, мастила й залишків старого ущільнювача. Для клею підбирайте склад під гуму: EPDM і силікон клеяться різними складами.
Де ставлять Р-профіль 10х20 мм
Найчастіше його ставлять на дверцята й кришки електрошаф, захисні кожухи верстатів, знімні панелі вентиляційних установок, люки й корпуси технологічного обладнання. Для шаф є окрема сторінка про ущільнювач для електричних шаф EPDM.
Замовлення за зразком
Профіль 10х20 мм робимо стандартною геометрією, а також змінюємо під ваш вузол: висоту, ширину хвоста, товщину стінки, діаметр каналу. Про загальний порядок роботи читайте на сторінці виготовлення ущільнювачів за кресленням і зразком.
Надішліть фото зрізу з розмірами або відрізок старого профілю, довжину, матеріал чи умови роботи. Пишіть у Viber на +38 (099) 497-39-47: підберемо гуму, повідомимо вартість і строки.
