Силіконовий профіль 22х24 мм з V-крилом для печей
Двокамерний силіконовий профіль 22х24 мм з V-подібним крилом
У цього профілю незвична будова. Знизу дві прямокутні камери, які задають положення профілю й роблять основу пружною. Зверху V-подібна «лопать» з двох стінок по 2 мм завдовжки близько 9 мм кожна: при закритті дверей вони прогинаються й лягають на раму, а при відкритті розправляються. Така форма добре перекриває нерівний зазор і не вимагає великого зусилля при закритті.
Профіль виготовляють із силіконової гуми VMQ кремово-бежевого кольору. Матеріал витримує нагрів і гарячу пару, не твердне й повертає форму після відкривання дверей.

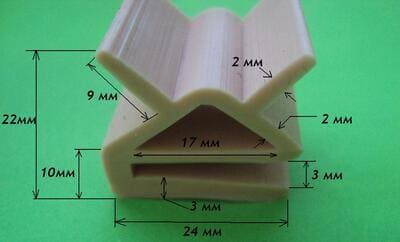

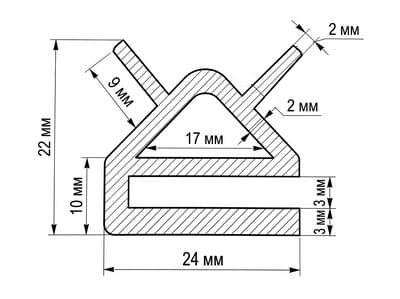

Переріз: V-подібні лопаті зверху й дві камери в основі.
Характеристики
| Параметр | Значення |
|---|---|
| Форма перерізу | Двокамерна основа з V-подібним крилом |
| Загальна висота | 22 мм |
| Ширина основи | 24 мм |
| Висота основи з камерами | 10 мм |
| Крило | дві стінки по 2 мм, довжина кожної близько 9 мм |
| Матеріал | Силіконова гума VMQ |
| Твердість | Shore A 60 ± 5 |
| Робоча температура | від −60 до +250 °C, короткочасно до +300 °C |
| Колір | Кремово-бежевий |
Температурні межі стосуються матеріалу. Якщо профіль стоятиме біля розпеченого металу, повідомте нам режим роботи.
Як працює V-крило
Тонкі стінки крила гнуться легко, тому контакт із рамою виникає по двох лініях, а не по одній. Навіть коли двері трохи перекошені, одна з лопатей притискається сильніше й закриває щілину. Основа з камерами не дає профілю провисати, а розмір 24 мм дає стабільну посадку на кромку чи в широкий паз.
Чим відрізняється від сусідніх профілів
Для дверей із помітним зазором і плоскою основою дивіться профіль 19х20 мм з камерою Ø15 мм. Для паза з гребінкою є профіль 15х26 мм. Для коптилень із білим силіконом підійде профіль 14х18 мм.
Де використовується
- Камери полімеризації порошкової фарби. Цикли нагріву й охолодження.
- Ротаційні печі. Великі двері з частим відкриванням.
- Коптильні й сушильні шафи. Дим, жир і пара.
Для харчового виробництва придатність силікону до контакту з продуктами підтверджують документами на конкретну марку. Їх надаємо за запитом.
Як підібрати розмір
- Зніміть відрізок старого ущільнювача й зробіть чистий поперечний зріз.
- Виміряйте висоту, ширину основи й довжину крила.
- Оцініть кромку чи паз: основа 24 мм має повністю лягти.
- Заміряйте зазор у закритому стані по контуру.
- Порахуйте довжину й додайте 2–3% на підрізку та стик.
Якщо старого профілю немає, надішліть фото кромки з лінійкою в кадрі.
Монтаж
Очистіть метал від нагару й залишків старого ущільнювача та знежирте ізопропіловим спиртом. Нанесіть на основу тонкий шар термостійкого силіконового герметика, розрахованого приблизно до +300 °C, притисніть профіль і не закривайте двері, доки він не полімеризується. Через розмір профіль досить важкий, тож не економте на клеї й не скорочуйте час висихання.
Щоб замкнути контур, обріжте кінці рівно, змастіть їх герметиком і з'єднайте встик. Не розтягуйте силікон під час укладання. На кутах підрізайте профіль під 45°, не мнучи крило.
Догляд і заміна
Протирайте профіль м'якою тканиною зі слабким мильним розчином. Замінюйте його, коли крило втратило пружність чи надірвалося, камери сплющились або з-під дверей виходить гаряче повітря чи пара.
Питання й відповіді
Що означає 22х24?
Висота профілю 22 мм, ширина основи 24 мм.
Чи можна склеїти відрізки в кільце?
Так, термостійким силіконовим герметиком. Перед запуском дайте йому повністю полімеризуватися.
Чи є харчова версія?
Профіль виготовляють із харчового силікону. Документи під конкретне виробництво надаємо за запитом.
Як замовити
Напишіть або зателефонуйте нам: вкажіть розмір (22х24 мм), довжину, тип обладнання й температуру біля ущільнювача. Фото кромки чи старого профілю прискорить підбір. Інші типи дивіться в каталозі силіконових ущільнювачів.
Профіль 22х24 мм з V-крилом підходить для дверей із нерівним контуром, де потрібне м'яке притискання без великого зусилля.
