Шевронные манжеты ГОСТ 22704-77
Шевронные манжеты ГОСТ 22704-77, манжета шевронная, манжеты гидравлические, уплотнения шевронные, ГОСТ 22704-77, кольцо опорное
Манжеты шевронные являют собою гидравлическое уплотнение из резины армированной тканью, такие манжеты имеют большой срок службы и возможность работы при повышенных нагрузках.
В основном шевронные манжеты гидравлические устанавливают комплектами.
В уплотнения шевронные или в комплект шевронных манжет входит:

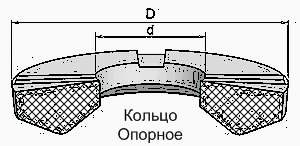

- Кольцо опорное (КО)

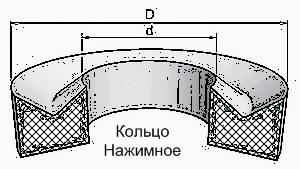

- Кольцо нажимное (КН)

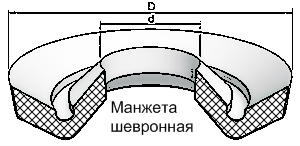

- Mанжета шевронная
(одна или несколько)
Уплотнения шевронные ГОСТ 22704-77 используют как уплотнительный материал штоков и цилиндров рабочих механизмов.
- Давление рабочей среды до 63МПа;
- Скорость вращения до 3м/с;
- Рабочая среда: минеральное масло, нефтепродукты, техническая и морская вода.
Размеры комплектов шевронных манжет:
| 020х030х23 | 060х075х23 | 110х125х30 |
| 020х032х23 | 060х080х40 | 110х140х28 |
| 025х037х17 | 063х080х32 | 110х140х60 |
| 025х040х17 | 065х080х23 | 115х140х46 |
| 025х040х23 | 065х085х40 | 120х150х60 |
| 028х040х23 | 065х090х34 | 125х140х34 |
| 030х045х17 | 065х090х46 | 130х160х28 |
| 030х045х23 | 070х085х23 | 130х160х44 |
| 032х045х23 | 070х090х40 | 140х155х34 |
| 032х047х23 | 075х095х40 | 150х180х60 |
| 035х050х23 | 075х100х46 | 160х190х60 |
| 036х050х23 | 080х095х23 | 170х200х60 |
| 040х052х23 | 080х100х40 | 180х200х40 |
| 040х055х23 | 085х110х46 | 180х210х60 |
| 040х060х40 | 090х105х23 | 200х230х44 |
| 045х060х23 | 090х110х30 | 200х230х60 |
| 045х065х40 | 090х110х40 | 220х250х44 |
| 050х063х23 | 090х115х22 | 230х260х60 |
| 050х065х23 | 090х115х46 | 250х280х60 |
| 050х070х20 | 100х115х30 | 260х300х40 |
| 050х070х40 | 100х120х40 | 260х300х80 |
| 055х070х23 | 100х125х46 | 290х320х60 |
| 055х075х40 | 100х130х44 | 300х340х80 |
| 056х071х23 | 100х130х60 |
РАЗМЕРЫ КОМПЛЕКТОВ ШЕВРОННЫХ МАНЖЕТ Таблица 2
| 010х020х18,5 | 050х070х30 | 115х140х34 |
| 016х026х18,5 | 055х070х22,5 | 120х140х49 |
| 018х028х18,5 | 055х070х30 | 120х145х46 |
| 018х032х23,5 | 056х071х22,5 | 125х140х46 |
| 020х032х17 | 056х076х37 | 140х160х32 |
| 022х032х18,5 | 060х075х22,5 | 140х165х46 |
| 022х034х22,5 | 060х080х37 | 140х170х60 |
| 025х037х22,5 | 060х085х37 | 150х170х40 |
| 025х040х22,5 | 063х078х22,5 | 160х130х28 |
| 028х040х22,5 | 063х080х24 | 160х180х40 |
| 030х042х22,5 | 065х083х37 | 190х210х60 |
| 030х045х22,5 | 063,5х078х40 | 190х220х42 |
| 032х044х22,5 | 065х080х22,5 | 200х220х40 |
| 032х047х22,5 | 070х085х22,5 | 210х240х50 |
| 035х047х22,5 | 075х095х22,5 | 220х250х60 |
| 035х050х22,5 | 075х095х030 | 230х260х58 |
| 036х048х22,5 | 080х105х27,4 | 240х270х60 |
| 036х051х22,5 | 080х105х46 | 250х280х28 |
| 040х052х22,5 | 080х095х22,5 | 260х290х60 |
| 040х055х22,5 | 080х095х30 | 360х320х54 |
| 040х056х22,5 | 085х100х22,5 | 360х320х62 |
| 045х060х22,5 | 090х110х26 | 360х400х55 |
| 045х065х22,5 | 100х125х22 | 450х490х65 |
| 045х065х30 | 100х125х25,8 | |
| 050х65х22,5 | 110х130х40 |
