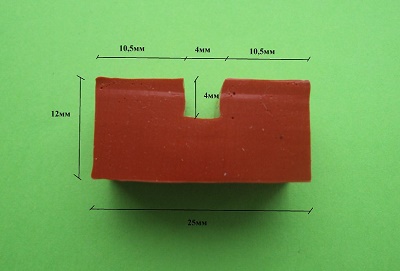

Силиконовая полоса 25х12 мм для термоножа и запайщика

Силиконовая подкладка 25х12 мм для узла запайки упаковочного оборудования

Зачем нужна силиконовая подкладка в узле запайки

При запайке и термической резке плёнка зажимается между нагретым элементом и ответной деталью. Эту роль выполняет силиконовая подкладка: она выравнивает давление по всей длине шва, смягчает контакт с горячим ножом или проволокой и не даёт плёнке прилипать к металлу. Благодаря упругости силикон компенсирует небольшие неровности планки и нагревательного элемента.

Пока подкладка в хорошем состоянии, шов получается ровным и герметичным. Когда на ней появляются вмятины и надрезы или она теряет упругость, прижим становится неравномерным: часть шва остаётся непропаянной, а на другом участке плёнка перегревается и рвётся. Поэтому подкладку считают расходной деталью, которую меняют по состоянию, не дожидаясь брака.

В каком оборудовании применяется полоса 25х12 мм

Силиконовую полосу такого сечения устанавливают в запаивающие и терморежущие узлы. Подходит ли именно этот размер, зависит от конструкции вашей машины, поэтому ориентируйтесь на старую деталь.

• Запайщики пакетов и термозапайщики: подкладка в рабочей зоне запаивающей планки.
• Импульсные запайщики: нагревательный элемент работает циклами, и подкладка выдерживает повторяющийся нагрев и прижим.
• Термоножи: опорная полоса в зоне резки и сварки плёнки.
• Фасовочные автоматы и упаковочные машины: сменная деталь узла запайки, если сечение совпадает с посадочным местом.
• Запайщики фольги: применимо при совпадении размера и температурного режима вашего узла.

Как выбрать подкладку для запайщика

Размер 25х12 мм — главный, но не единственный параметр. Прежде чем заказывать, сравните старую деталь с новой по нескольким признакам. Даже небольшое отличие может помешать правильной посадке в узле.

1. Сечение. Измерьте обе стороны старой полосы штангенциркулем. Если она сильно продавлена, ориентируйтесь на размер посадочного места.
2. Длина. Измерьте длину запаивающей планки или термоножа. Полосу можно заказать нужной длины.
3. Твёрдость. Более мягкая подкладка сильнее амортизирует, более жёсткая лучше держит форму под давлением. У нашей полосы твёрдость 60 Shore A.
4. Температура. Рабочий диапазон материала должен соответствовать режиму вашего нагревательного элемента.
5. Тип плёнки. От материала упаковки зависят температура и усилие прижима, а значит, и нагрузка на подкладку.

Признаки износа подложки

• на поверхности видны глубокие вмятины или надрезы от ножа;
• шов непропаян на отдельных участках;
• плёнка прорезается или оплавляется неравномерно;
• силикон затвердел, потрескался или стал липким;
• на полосе остаются нагар и остатки плёнки, которые не удаляются;
• после остывания полоса не восстанавливает форму.

Если совпало два признака или больше, чистка уже не поможет, и подкладку лучше заменить.

Как заменить силиконовую полосу

1. Отключите оборудование и дождитесь полного остывания нагревательного элемента.
2. Извлеките старую полосу и удалите остатки плёнки, нагар и загрязнения из посадочного места.
3. Приложите новую полосу к старой и сравните размеры и длину, при необходимости обрежьте по месту.
4. Уложите подкладку без натяжения, если конструкция узла не предусматривает иного способа крепления.
5. Проверьте положение нагревательного элемента относительно подкладки: он должен ложиться по центру и без перекоса.
6. Сделайте пробную запайку на ненужной плёнке и проверьте ровность шва по всей длине.

Как продлить срок службы подкладки

Регулярно очищайте полосу от налипших остатков плёнки. Делайте это на остывшем оборудовании, используя мягкую ткань, а острые предметы не применяйте, чтобы не поцарапать силикон: даже небольшая царапина становится местом, где плёнка начинает прилипать. Не завышайте температуру и усилие прижима сверх того, что нужно для вашей плёнки: лишний нагрев и давление быстрее продавливают подкладку. Периодически поворачивайте или осматривайте полосу, если конструкция позволяет, чтобы износ шёл равномерно.

Если размер 25х12 мм не подошёл

Узлы запайки у разных машин отличаются. Если ваша подкладка имеет другое сечение, посмотрите, например, силиконовую подложку 28х8 мм или напишите нам: подскажем, какой размер подойдёт к вашему оборудованию.

Заказ силиконовой полосы 25х12 мм

Для заказа назовите артикул 1005, нужную длину и количество. Для проверки совместимости пришлите фото старой подкладки и узла запайки либо её размеры и модель оборудования.
