Классические приводные клиновые ремни Z(0), A, B(Б), C(В), D(Г), E(Д), E0(E)



Классические приводные клиновые ремни Z(0), A,	B(Б), C(В), D(Г), E(Д), E0(E)

SILVERPROM предлагает купить-Классические приводные клиновые ремни Z(0), A, B(Б), C(В), D(Г), E(Д), E0(E)

 Приводные ремни,каталог приводных ремней,ремни клиновые размеры,профиль ремня,клиновой ремень,ремни клиновые

Приводные ремни служат для передачи вращательного момента (мощности) с ведущего вала двигателя на ведомый вал оборудования.
Крутящий момент передается за счет трения, возникающего между шкивами и натянутым приводным ремнем.
Как устроен приводной клиновой ремень.

Классические приводные клиновые ремни Z(0), A, B(Б), C(В), D(Г), E(Д), E0(E)

Ремни разделяют по способу передачи механической энергии:

трением,зацеплением
Ремни классифицируют по профилю рабочей поверхности:
клиновые ремни,поликлиновые ремни (многорядные ремни),зубчатые приводные ремни,плоские ремни,
круглые ремни (используются для приводов малой мощности)
И как варианты далее делиться на:
классические клиновые ремни,узкопрофильные ремни,вариаторные ремни,широкопрофильные ремни,вентиляторные ремни,
плоские ремни ремни,микроремни ремни,многоручьевые ремни,ремни двухстороннего действия
Как и любая другая техническая система, ременная передача обладает своими достоинствами и недостатками
Преимущества ременной передачи:
+ Плавность и бесшумность в работе
+ передача крутящего момента на большие расстояния
+ возможная работа на высоких скоростях
+ простота и дешевизна конструкции
+ легкий монтаж и ремонтопригодность
+ простота эксплуатации и контроля состояния передачи
+ отсутствие смазки
+ уменьшение негативного воздействия резких колебаний нагрузки за счет упругости ременной передачи
Недостатки ременной передачи:
- относительно большие размеры
- повышенные нагрузки на опоры и валы (по сравнению с зубчатыми передачами)
- невысокое тяговое усилие
- сравнительно малое передаточное отношение
- повышенные требование к натяжке ремня
- малый срок службы ремня вследствие износа
- непостоянство передаточного отношения (из-за неизбежного проскальзывания ремня)
Гибкая ременная передача применяется в таких механизмах, где другие способы передачи крутящего момента являются не лучшим решением.
Маркировка приводных ремней.
Принято сечения клиновых ремней обозначать буквами, которые определяют ширину ремня (W) и высоту ремня (T) в мм.
(в зависимости от типа ремня) . Затем следует цифра определяющая длину ремня в mm.
Пример:
ремень Z-800 (ширина 10mm высота 6mm, длина 800mm),
ремень Z-1120 (ширина 10mm высота 6mm, длина 1120mm),
ремень A-1650, (ширина 13mm высота 8mm, длина 1650mm),
ремень B-3350 (ширина 17mm высота 11mm, длина 3350mm),
ремень SPZ-1280, (ширина 9,7mm высота 8mm, длина 1280mm).
Классические приводные клиновые ремни Z(0), A, B(Б), C(В), D(Г), E(Д), E0(E)
Описание приводных ремней:
Классические приводные клиновые ремни Z(0), A, B(Б), C(В), D(Г), E(Д), E0(E)
5, Y/6, 8, Z/10, A/13, B/17, 20, C/22, 25, D/32, E/40
Ремни приводные клиновые нормальной прочности для промышленного применения, армированные синтетическим волокном. В разрезе имеют вид равнобедренной трапеции. Боковые поверхности ремня – являются рабочими. Приводные клиновые ремни вращаются в шкивах, форма которых в профиле также имеет вид трапеции. Клиновые ремни имеют оптимальные приводные свойства и способны использоваться в механизмах равномерной передачи мощности.

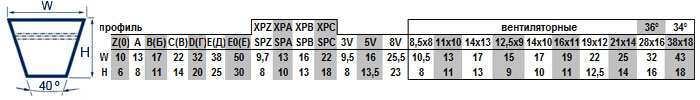

Таблица размера профиля ремня
Тип Верхняя ширина (W),mm Высота (T),mm Эскиз Вес ремня (кг/погонный метр) Угол клина
Z 10 6 0,065 40°
A 13 8 0,112
B 17 11 0,198
C 22 14 0,330
D 32 20 0,675
E 40 25 1,030

Таблица длин ремней приводных клиновых Z, A, B, C, D, E.
Z(0)- A- B(Б)- C(В)- D(Г)- E(Д)-
Z-397
Z-400
Z-430
Z-450
Z-475
Z-500
Z-510
Z-530
Z-551
Z-560
Z-580
Z-600
Z-610
Z-630
Z-635
Z-650
Z-670
Z-700
Z-710
Z-725
Z-730
Z-735
Z-750
Z-775
Z-800
Z-820
Z-825
Z-830
Z-833
Z-847
Z-850
Z-865
Z-875
Z-900
Z-915
Z-940
Z-950
Z-980
Z-1000
Z-1010
Z-1016
Z-1018
Z-1025
Z-1030
Z-1050
Z-1060
Z-1080
Z-1085
Z-1120
Z-1150
Z-1180
Z-1200
Z-1213
Z-1230
Z-1250
Z-1270
Z-1280
Z-1300
Z-1320
Z-1395
Z-1400
Z-1450
Z-1475
Z-1500
Z-1520
Z-1550
Z-1600
Z-1650
Z-1680
Z-1700
Z-1750
Z-1775
Z-1800
Z-1850
Z-1900
Z-1975
Z-2000
Z-2080
Z-2120
Z-2240
Z-2360
Z-2500
Z-2650
Z-2800
Z-3000
Z-3150
Z-3350
Z-3550
Z-3750
Z-4000
Z-4250
Z-4500
Z-4750
Z-5000
A-300
A-330
A-500
A-510
A-530
A-560
A-600
A-630
A-650
A-660
A-670
A-690
A-700
A-710
A-720
A-730
A-750
A-755
A-775
A-780
A-787
A-800
A-813
A-850
A-889
A-900
A-914
A-925
A-939
A-944
A-950
A-975
A-1000
A-1016
A-1020
A-1025
A-1030
A-1040
A-1041
A-1045
A-1050
A-1060
A-1075
A-1080
A-1090
A-1100
A-1120
A-1130
A-1143
A-1150
A-1180
A-1200
A-1210
A-1213
A-1220
A-1230
A-1250
A-1270
A-1280
A-1300
A-1310
A-1320
A-1325
A-1330
A-1346
A-1350
A-1360
A-1372
A-1380
A-1400
A-1450
A-1460
A-1475
A-1500
A-1510
A-1550
A-1575
A-1600
A-1610
A-1650
A-1651
A-1700
A-1710
A-1725
A-1750
A-1775
A-1780
A-1800
A-1810
A-1850
A-1854
A-1860
A-1890
A-1900
A-1930
A-1950
A-1956
A-1960
A-2000
A-2010
A-2032
A-2093
A-2120
A-2150
A-2200
A-2220
A-2240
A-2311
A-2360
A-2370
A-2400
A-2475
A-2500
A-2600
A-2650
A-2750
A-2780
A-2800
A-2830
A-2900
A-2930
A-2932
A-3000
A-3030
A-3150
A-3325
A-3350
A-3450
A-3550
A-3750
A-4000
A-4250
A-4350
A-4500
A-4750
A-5000
A-5033
A-5300
B(Б)-500
B(Б)-600
B(Б)-630
B(Б)-670
B(Б)-686
B(Б)-710
B(Б)-750
B(Б)-800
B(Б)-838
B(Б)-850
B(Б)-887
B(Б)-889
B(Б)-890
B(Б)-895
B(Б)-900
B(Б)-915
B(Б)-937
B(Б)-945
B(Б)-950
B(Б)-987
B(Б)-990
B(Б)-1000
B(Б)-1017
B(Б)-1030
B(Б)-1037
B(Б)-1060
B(Б)-1075
B(Б)-1080
B(Б)-1090
B(Б)-1100
B(Б)-1103
B(Б)-1115
B(Б)-1120
B(Б)-1130
B(Б)-1140
B(Б)-1150
B(Б)-1160
B(Б)-1175
B(Б)-1180
B(Б)-1200
B(Б)-1220
B(Б)-1225
B(Б)-1250
B(Б)-1270
B(Б)-1280
B(Б)-1300
B(Б)-1310
B(Б)-1320
B(Б)-1350
B(Б)-1372
B(Б)-1400
B(Б)-1420
B(Б)-1422
B(Б)-1440
B(Б)-1450
B(Б)-1460
B(Б)-1500
B(Б)-1510
B(Б)-1525
B(Б)-1530
B(Б)-1550
B(Б)-1560
B(Б)-1600
B(Б)-1625
B(Б)-1640
B(Б)-1650
B(Б)-1660
B(Б)-1676
B(Б)-1690
B(Б)-1700
B(Б)-1740
B(Б)-1750
B(Б)-1775
B(Б)-1790
B(Б)-1800
B(Б)-1829
B(Б)-1850
B(Б)-1900
B(Б)-1950
B(Б)-2000
B(Б)-2030
B(Б)-2060
B(Б)-2070
B(Б)-2108
B(Б)-2120
B(Б)-2130
B(Б)-2180
B(Б)-2200
B(Б)-2240
B(Б)-2250
B(Б)-2300
B(Б)-2350
B(Б)-2360
B(Б)-2413
B(Б)-2500
B(Б)-2580
B(Б)-2600
B(Б)-2650
B(Б)-2660
B(Б)-2667
B(Б)-2700
B(Б)-2750
B(Б)-2790
B(Б)-2800
B(Б)-2850
B(Б)-2900
B(Б)-2910
B(Б)-2950
B(Б)-2990
B(Б)-3000
B(Б)-3048
B(Б)-3050
B(Б)-3150
B(Б)-3325
B(Б)-3350
B(Б)-3404
B(Б)-3500
B(Б)-3505
B(Б)-3550
B(Б)-3700
B(Б)-3750
B(Б)-3800
B(Б)-3890
B(Б)-3950
B(Б)-4000
B(Б)-4060
B(Б)-4115
B(Б)-4250
B(Б)-4350
B(Б)-4500
B(Б)-4572
B(Б)-4750
B(Б)-5000
B(Б)-5300
B(Б)-5600
B(Б)-6000
B(Б)-6300
B(Б)-7500
C(B)-920
C(B)-1120
C(B)-1180
C(B)-1210
C(B)-1220
C(B)-1250
C(B)-1260
C(B)-1270
C(B)-1300
C(B)-1320
C(B)-1400
C(B)-1410
C(B)-1450
C(B)-1500
C(B)-1510
C(B)-1550
C(B)-1558
C(B)-1600
C(B)-1610
C(B)-1650
C(B)-1700
C(B)-1760
C(B)-1800
C(B)-1810
C(B)-1858
C(B)-1860
C(B)-1900
C(B)-1910
C(B)-1950
C(B)-2000
C(B)-2110
C(B)-2120
C(B)-2135
C(B)-2240
C(B)-2360
C(B)-2400
C(B)-2490
C(B)-2500
C(B)-2520
C(B)-2558
C(B)-2600
C(B)-2642
C(B)-2650
C(B)-2700
C(B)-2720
C(B)-2800
C(B)-2900
C(B)-3000
C(B)-3010
C(B)-3125
C(B)-3150
C(B)-3160
C(B)-3250
C(B)-3325
C(B)-3350
C(B)-3500
C(B)-3550
C(B)-3585
C(B)-3750
C(B)-4000
C(B)-4250
C(B)-4350
C(B)-4430
C(B)-4500
C(B)-4550
C(B)-4750
C(B)-5000
C(B)-5300
C(B)-5600
C(B)-5800
C(B)-6000
C(B)-6300
C(B)-6528
C(B)-6700
C(B)-7100
C(B)-7315
C(B)-7500
C(B)-8000
C(B)-8500
C(B)-9000
C(B)-10000
C(B)-10600
D(Г)-1400
D(Г)-1900
D(Г)-2000
D(Г)-2120
D(Г)-2240
D(Г)-2360
D(Г)-2500
D(Г)-2650
D(Г)-2800
D(Г)-3000
D(Г)-3150
D(Г)-3250
D(Г)-3350
D(Г)-3475
D(Г)-3500
D(Г)-3550
D(Г)-3750
D(Г)-4000
D(Г)-4250
D(Г)-4500
D(Г)-4750
D(Г)-4825
D(Г)-5000
D(Г)-5270
D(Г)-5300
D(Г)-5600
D(Г)-6000
D(Г)-6300
D(Г)-6700
D(Г)-7100
D(Г)-7500
D(Г)-8000
D(Г)-8500
D(Г)-9000
D(Г)-9500
D(Г)-10000
D(Г)-10600
D(Г)-11200
D(Г)-11800
D(Г)-12500
D(Г)-14000
E(Д)-4000
E(Д)-4500
E(Д)-4750
E(Д)-5000
E(Д)-5300
E(Д)-5600
E(Д)-6000
E(Д)-6300
E(Д)-6700
E(Д)-7100
E(Д)-7500
E(Д)-8000
E(Д)-8500
E(Д)-9000
E(Д)-10000
E(Д)-10600
E(Д)-11200
E(Д)-11800
E(Д)-12500
E(Д)-13200
E(Д)-14000
